B61 és B61D típusú harang-, harangjáték- és toronyóra és templomi berendezésvezérlő kapcsolóóra



A B61 kapcsolóra a legkorszerűbb mikroprocesszoros vezérlésű elektronikára épül, amellyel harang, fizikai és digitális harangjáték, szövegek zenék, fűtés, világítás, és egyéb időprogramozott vezérlése teljes körűen megoldható. Telefon billentyűkkel és internetes vezérléssel és felügyelettel is támogatott a készülék.



Műszaki ismertetők innen letölthetőek:

1. B61D kapcsolóóra

2. B61 és B61D kapcsolóóra rövid műszaki ismertetése

3. B61 és B61D kapcsolóóra kezelési leírása ismertetése





1.kép A B61 típusú kapcsolóóra kezelőfelülete a a berendezéstől függetlenül is felszerelhető. Az előlapon 16 nyomógomb rakható ki.

A kijelző mérete: 210x120x12mm

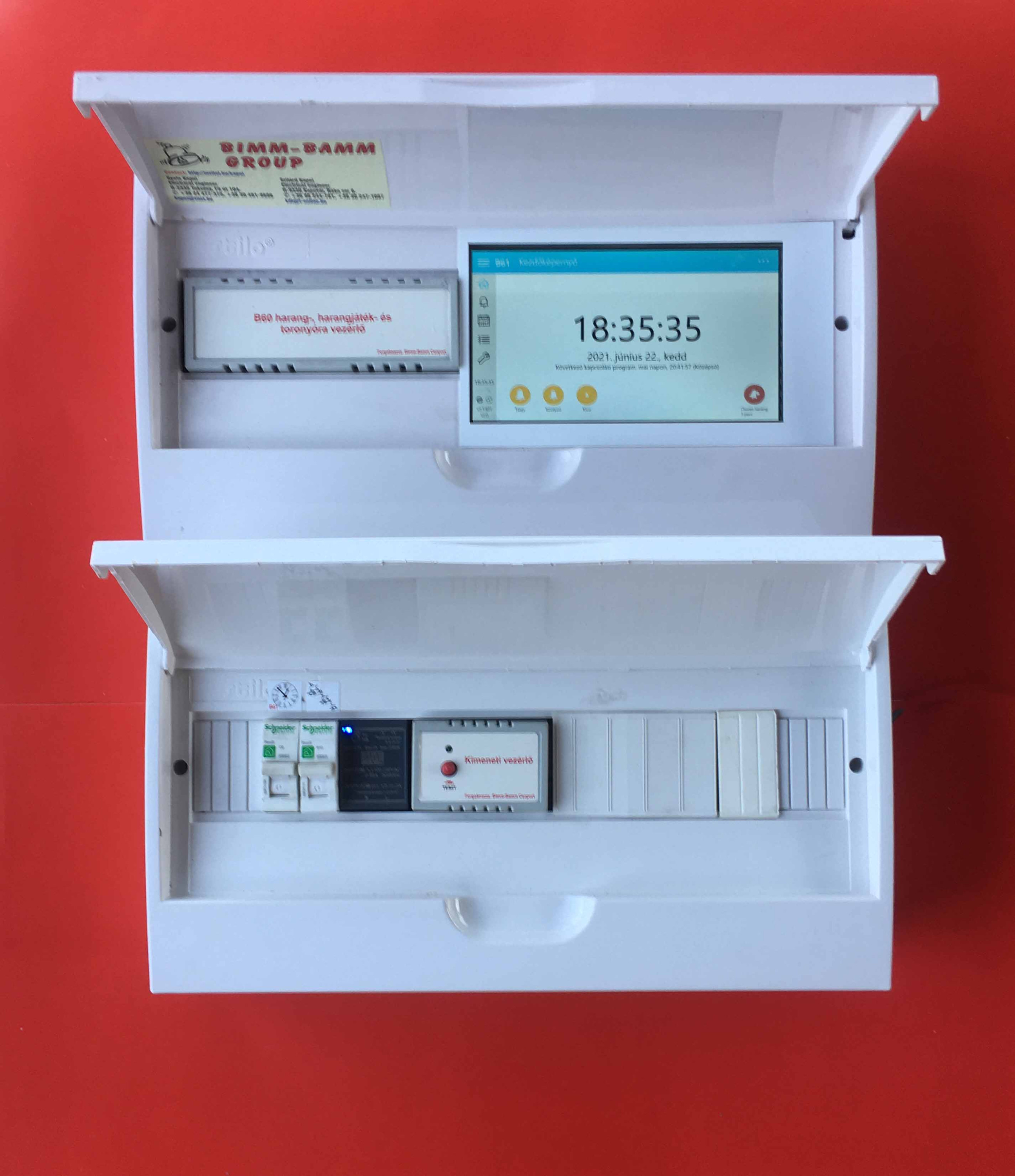

2.kép A B61 típusú kapcsolóóra kezelőfelülete és a berendezés, valamint a védelmi egységek közös dobozban is felszerelhetőek. A kijelző felül is alul is elhelyezhető. A dobozban lehetőség van kiegészítő mudulok elhelyezésre is.

A berendezés mérete: 360x445x96mm

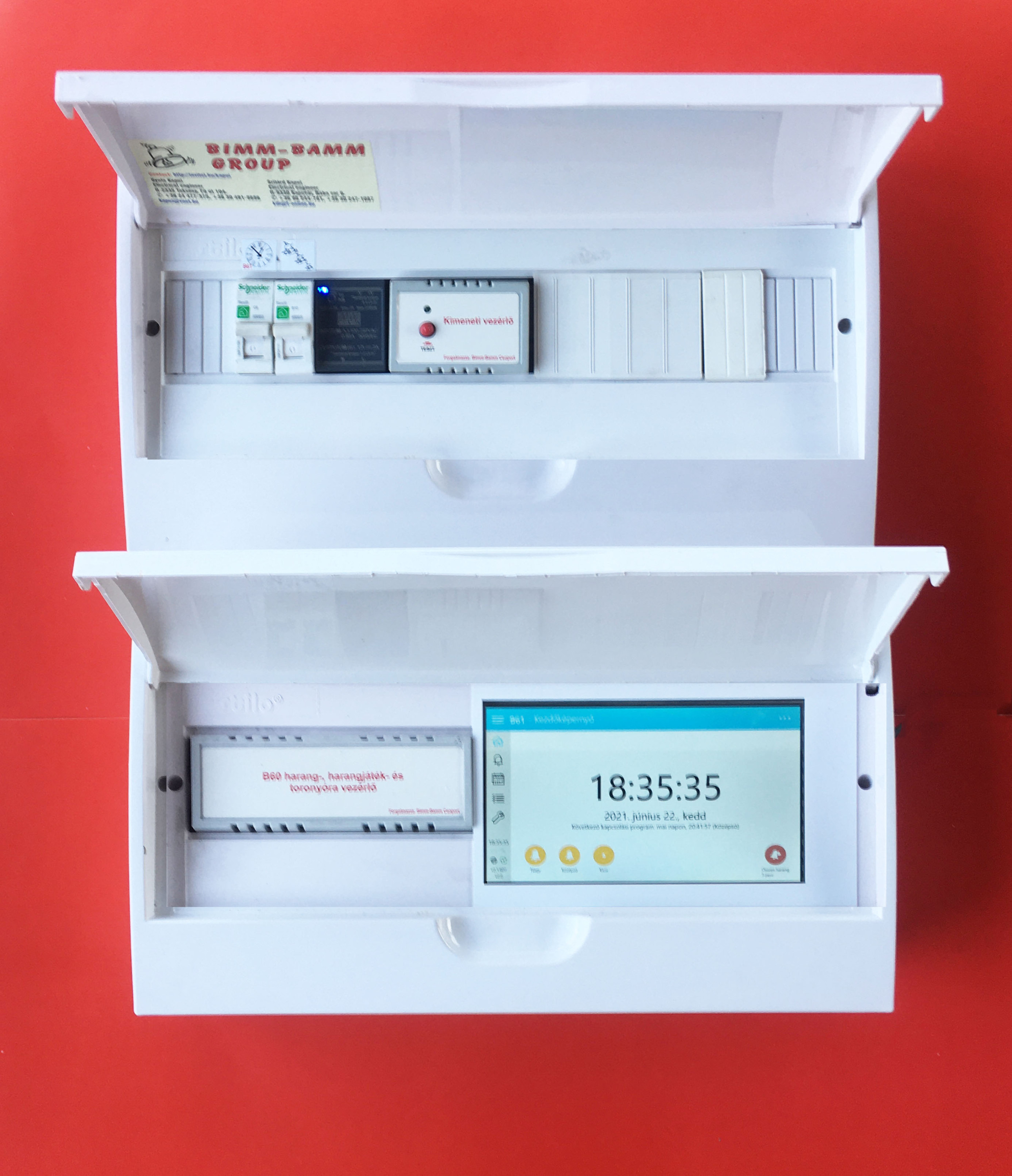

3.kép A B61 típusú kapcsolóóra kezelőfelülete és a berendezés, valamint a védelmi egységek közös dobozban is felszerelhetőek. A kijelző felül is alul is elhelyezhető.

A berendezés mérete: 360x445x96mm











4.kép A B61D kapcsolóóra kezelőfelülete alatt van az elektronika elhelyezve. A készülék 7db kapcsolókimenettel rendelkezik. A további bővítőmodulokat külön dobozban lehet elhelyezni.

A berendezés mérete: 256x200x96mm







Videók a B61 készülékről

B61 készülék alapismeretek 1   (11 perc)

0: 27 Mire szolgál a B61 vezérlőóra?

1:10 Honnan jött az ötlet, hogy a B61-et el kell készíteni?

2:20 Hogyan készült? Mekkora időráfordítás kellett hozzá?

3:28 Honnan kapta a nevét a rendszer?

4:02 Milyen feladatokat tud megoldani a B61-es készülék?

8:58 Mennyire pontos a B61 vezérlőóra?

10:12 Hogyan kell a B61 készüléket kezelni? Hogyan lehet programozni?

B61 készülék alapismeretek 2      (11 perc)

0:27 Hogyan kell az interneten keresztül távvezérelni a rendszert?

3:44 Ha egy templomban le akarjuk cserélni a harangvezérlő órát mit kell tenni hozzá?

5:20 Milyen referenciái vannak a készüléknek?

7:25 Milyen garanciafeltételekkel szállítják a rendszert?

7:35 Milyen információra van szükség ahhoz, hogy egy árajánlatot lehessen kérni?

9:02 Mennyi idő alatt szerelhető fel a rendszer egy helyszínen?

9:36 Mik a jövőbeni terveik a B61-es rendszer fejlesztésénél?

10:49 Mennyibe kerül?

B61 vezérlőóra felépítése (3 perc)

B61 vezérlőóra konfigurálása az üzembe helyezéskor (3 perc)

B61 vezérlőóra programjainak felvétele, módosítása, törlése  (3 perc)

B61 vezérlőórához csatlakoztatható készülékek  (12 perc)

B61 rendszerprogramjának frissítése (3 perc)

Harangozás és harang félreverés (4 perc)









A kapcsolóóra az alábbi számú egységeket tudja adott esetben vezérelni

• hagyományos (más néven: fizikai, valódi) harang max. 8db
• digitális harang (hangszóróból szólal meg) max. 4db hangmagassággal
• hagyományos harangjáték (kalapácsvezérelt) max. 64 kalapáccsal
• digitális harangjáték (hangszóróból megszólaló) MP3, MP4, Midi, Waw, WMA formátum
• hagyományos és digitális harangjáték együttes, több szólamban történő vezérlése
• bármilyen szöveg elmondása. pl. a templom történetének bemutatása, közben esetleg bekapcsolja a világítást is
• óraütések fizikai harangokon (kalapácsvezérelt) és digitálisan (hangszóróból szólal meg)
• egyéb hagyományos kapcsolóeszközök (bekapcsolási időtartamuk napok is lehetnek) pl. fűtés, világítás, templomajtó elektromos zár stb. max. 16db.
• harangversek (ezek lehetnek fizikai, digitális és harangjáték variációk egyaránt)
• harang félreverés (temetésnél a harang egy oldalát üti lassan a kalapács)

A készülék jellemzői

• Érintés vezérelt nagyméretű kijelző
• Abszolút pontos idő. Ennek szinkronizációját a GPS műholdról, vagy internet szerverről veszi a készülék
• Magyar nyelvű menü
• Optimális számú, találó nevű ikon rakható ki a kezdőképernyőre az adott templom igényeinek megfelelően.
• Internetes távoli vezérlése, és felügyelet
• A B61 internetes felülete (akár PC, akár tablet, akár mobiltelefon) különböző berendezés vezérlést (harang, fűtés stb.), felhasználói program időpont változtatást, utólagos ellenőrzést tesz lehetővé.
• Számos egyedi szoftver megoldás segíti a könnyebb felhasználói programozást pl:
  • Lehet napkeltére, napnyugtára programozni. (Ez pl. óra számlap világításánál hasznos.)
  • Lehet időszakra is programozni. (Pl. Advent, nyári időszámítás, Szent György-Szent Mihály napi harangozások stb.)
  • Lehet egyszeri harangozást is programozni. Ez esetben, ha a harangozás elvégzésre kerül, azt kitöröli a memóriájából a vezérlőóra. Ez pl. temetésnél hasznos.
  • Lehet a leprogramozott időpontokat sorba rendezni: Típusra, rövid névre, megnevezésre és állapotra. Feliratra kell rákattintani. (Nagyszámú program esetén ez sokszor hasznos lehet a program ellenőrzésekor. )
  • Akár másodperc alapon is lehet programozni a harangokat. ( beállítható másfélperces harangozás is.)
  • A harangversek felület alkalmazásával egyedi igények beállítására is lehetőség nyílik. (Pl. gomb megnyomása után 20 percre indul a nagyharang és 120mp-ig működik, majd bekapcsol a világítás, fél óra múlva, majd megszólal három harang stb…. Mindez könnyen létrehozható egy felületen.)





2. kép

A B61 kapcsolóóra programozási kezelőfelülete



• Négyféle digitális harang hangja tárolásra került a vezérlőórában. Ez mind a 16 féle üzemállapotában, haranghossz megszabása nélkül elindítható, időpontra programozható. (A hagyományos fizikai harangokkal közel megegyező hanghatást eredményez.)



• A B61 vezérlőórába a digitális és fizikai harangütés, valamint a digitális és fizikai harangjáték is beépítésre került. Ezek működése kezelőszervvel beállítható.



• A beépített memóriában lévő és a cserélhető pendrivon tárolt hangfilék lejátszhatók, és időpontra leprogramozhatók. Így könnyen megvalósítható toronyzene, templom történet ismertető, stb. feladat is.



• Egy adott állapot konfigurációja és programozási időpontja pendriver-ra lementhető, és könnyen visszatölthető (pl. nyári téli harangozási rend változása esetén). Vagyis egyedi profil is készthető egy adott alkalomra.



• Hagyományos telefonról való, billentyűkóddal való vezérlése is megoldható. Használatánál egy telefonszámot kell felhívni, és a bemondott szöveg segíti az eligazodást.



• A B61 a harangokat. harangjátékokat, digitális harangot, egyéb berendezéseket egységes programként kezeli le, ezáltal az időpontok ütközése lecsökken, valamint a programozás is egyszerűbb (Pl. harangozás közben nem üt az óra.)



• A B61 hardvere illeszkedik a villanyszerelésnél használt moduláris elosztó szerelvényeihez, így oda könnyen telepíthető. A kijelzője is berakható oda, de különállóan is telepíthető. Ez a helyszínen való telepítési lehetőségeket megnöveli, és az adott helyiségben rendezettebb képet eredményez. (A hardver pl. elrejthető egy beépített szekrényben.)





3.kép

A B61 kapcsolóóra központi egységének fényképe. Ide csatlakozik a kijelző HDMI kábellel



A B61 vezérlőhöz csatlakoztatható berendezések

Egy templomban telepített B61 kapcsolóóra hardwere több egységből áll, melyeket az igényeknek megfelelően kell beépíteni. A B61 kapcsolóórának csak a központi vezérlőegysége kötött. Az ehhez kapcsolható berendezéseket, a helyi igényeknek megfelelően kell kiválasztani.

A B61 központi egység kimeneti pontja csak sorosvonali áramköröket tartalmaz, és nincs benne kiépítve kontaktus (relé) kimenet, amivel közvetlenül vezérelhető a hagyományos kapcsolt áramkör. Ennek a megoldásnak az előnye, hogy akár két vezetékkel is összeköthető a pl. a torony, és a földszinten elhelyezett B61 vezérlőóra, és a két vezetéken akár 40db berendezés is függetlenül kapcsolható. B61 központi vezérlőegységhez kell kapcsolni a kijelzőt, a tápegységet és a kapcsoló áramkört. Ha szükséges, akkor ehhez az egységhez GPS pontos idő antenna, internet, WIFI, egér, pendrive, hangszóró és egyéb olyan eszköz csatlakoztatható, ami egy hagyományos PC-hez.



Kapcsolóóra költsége

A B61 szoftvere minden esetben azonos felépítésű, de a fentiekben felsorolt egységek (pl: harangok, harangjátékok) és a távoli elérhető felületek (WIFI, Internet, mobiltelefon) a megvásárolt verziótól függően kerülnek beállításra a készüléken. Ennek oka, hogyha a B61 kapcsolóórát csak a harangok vezérlésére kívánjuk használni, nem kell megvásárolni pl. a harangjáték funkcióit. Későbbi bővítésnél pedig jogosultság engedélyezéssel beállítható a megvásárolt funkció. A fentiek, és a hardver sok változata miatt mindig egyedi ár kerül kidolgozásra.
